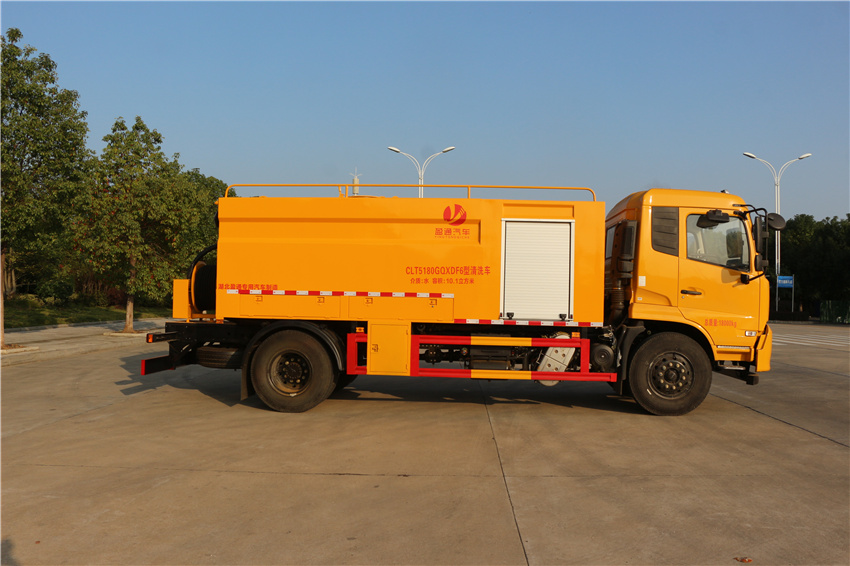

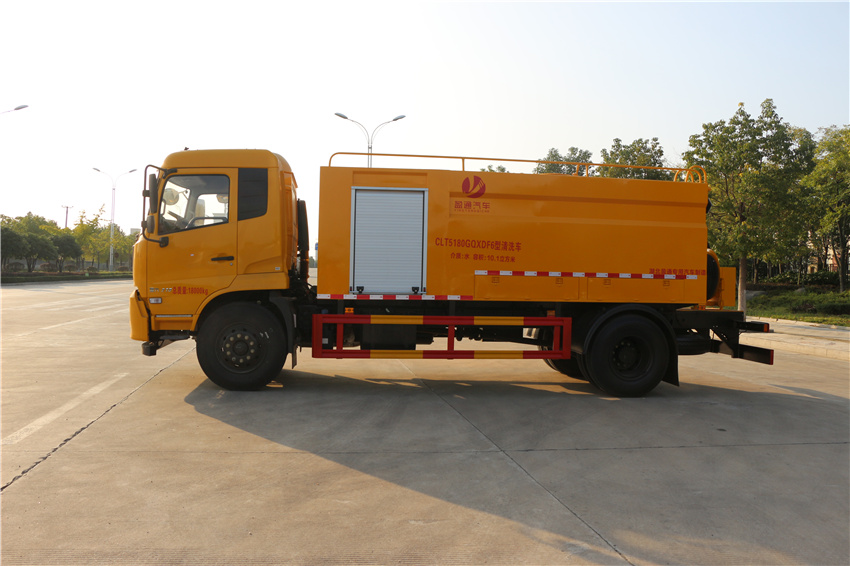

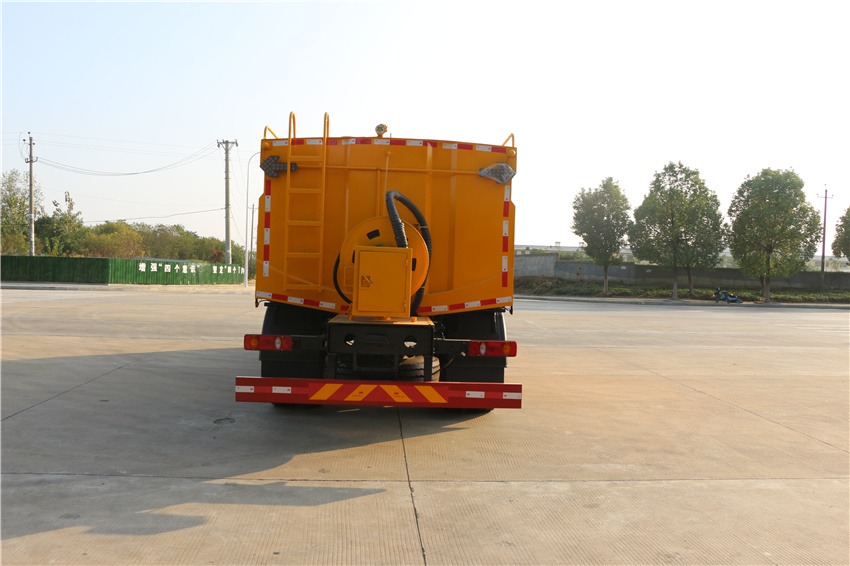

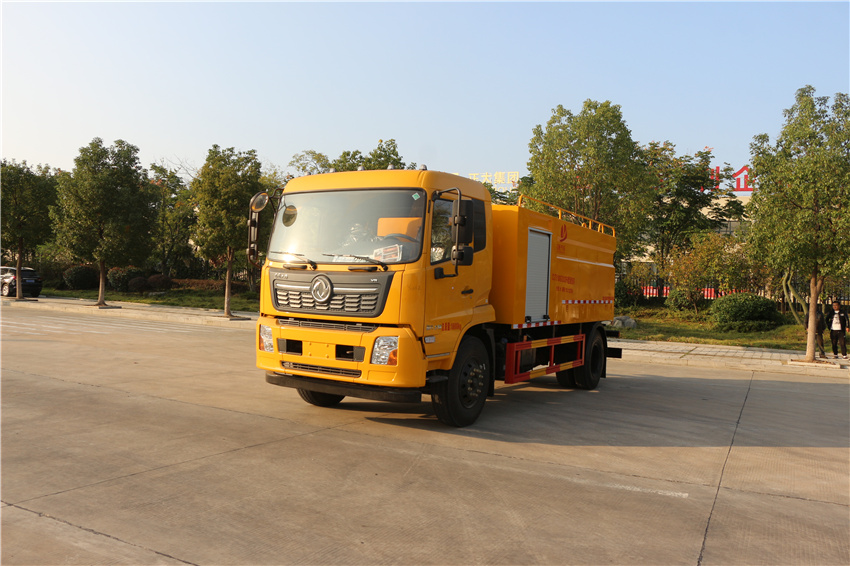

縱昂牌CLT5180GQXDF6型清洗車
|
【主要技術參數】 |
|||
|
產品商標 |
縱昂牌 |
公告批次 |
376 |
|
產品名稱 |
CLT5180GQXDF6型清洗車 |
產品號 |
BBF37613305 |
|
總質量(Kg) |
18000 |
罐體容積(m3) |
10.1 |
|
額定載質量(Kg) |
9690,9625 |
外形尺寸 |
8250×2500, 2550×3050,3200 |
|
整備質量(Kg) |
8180 |
貨廂尺寸 |
×× |
|
額定載客(人) |
|
準拖掛車總質量(Kg) |
|
|
駕駛室準乘人數(人) |
2,3 |
載質量利用系數 |
|
|
接近角/離去角(°) |
17/13,19/13 |
前懸/后懸 |
1400/2150,1430/2120, 1400/2350,1430/2320 |
|
軸數 |
2 |
軸距 |
3800,3950,4200, 4500,4700,5000, 5300,5800, 5600,5100 |
|
軸荷(Kg) |
6500/11500 |
最高車速(Km/h) |
98,89 |
|
其它 |
隨底盤選裝駕駛室;罐體總?cè)萘?/span>:10.1立方米,罐體有效容積:9.62立方米,罐體外形尺寸(長×長軸×短軸)(mm)4800(前部1300為高壓泵箱)×2500×1500;前懸/軸距/后懸對應關系:1400/4700/2150,1430/4700/2120,1400/4500/2350,1430/4500/2320;側/后防護材料均為:Q235碳鋼,連接方式均為:螺栓連接,后部防護截面尺寸:200×50,后部防護離地高度:450;ABS型號/生產廠家:3631010-C2000/東科克諾爾商用車制動系統(十堰)有限公司,ABS 8/東科克諾爾商用車制動系統(十堰)有限公司, 4460046450/威伯科汽車控制系統(中國)有限公司,J ABS/焦作博瑞克控制技術有限公司;該車專用裝置主要為罐體和高壓清洗裝置,用于清理路面、管道沉積物的清洗作業.選裝后部清洗裝置樣式.隨底盤選裝電瓶框、儲氣筒、干燥器、尿素罐位置. |
||
|
【底盤技術參數】 |
|||
|
底盤型號 |
DFH1180EX8 |
底盤名稱 |
載貨汽車底盤（二類） |
|
商標名稱 |
東風牌 |
生產企業 |
東風商用車有限公司 |
|
外形尺寸 |
7090,7240,7490, 7790,8290,8790, 9090,9120,8490, 9870,9390,8335, 8840,9140,8370, 8890,8130,9590, 8230×2370,2470, 2500,2430, 2400×2750,2800, 2840,2900,2950, 3090,3000, 2870,3050 |
輪胎數 |
6 |
|
接近角/離去角(°) |
17/24,17/18,17/13,19/20 |
輪胎規格 |
10.00R20 18PR, 275/80R22.5 18PR |
|
鋼板彈簧片數 |
7/9+6,8/10+8,8/9+6,11/10+8,3/10+8 |
前輪距 |
1876,1896,1920, 1950,1914,1934, 1980,2000,1815,1860 |
|
燃料種類 |
柴油 |
后輪距 |
1820,1860,1800,1840 |
|
排放標準 |
GB17691-2018國Ⅵ |
||
|
發動機型號 |
發動機生產企業 |
排量 |
功率(Kw) |
|
D4.5NS6B190 D6.7NS6B230 B6.2NS6B210 D4.0NS6B185 DDi50E220-60 B6.2NS6B230 DDi50E190-60 D4.0NS6B195 D6.7NS6B260 D4.5NS6B220 DDi47E210-60 B6.2NS6B260 B6.2NS6B245 |
東風康明斯發動機有限公司 東風康明斯發動機有限公司 東風康明斯發動機有限公司 東風康明斯發動機有限公司 東風商用車有限公司 東風康明斯發動機有限公司 東風商用車有限公司 東風康明斯發動機有限公司 東風康明斯發動機有限公司 東風康明斯發動機有限公司 東風商用車有限公司 東風康明斯發動機有限公司 東風康明斯發動機有限公司 |
4500 6700 6200 4000 5000 6200 5000 4000 6700 4500 4750 6200 6200 |
140 169 154 136 162 169 147 143 191 162 154 191 180 |
高壓清洗車是一種清洗地下污水管道的車型，通過高壓沖水來清洗管道。管道清洗車是由專用底盤，
加上罐體，安裝夾心取力器、傳動軸、連接盤、高壓柱塞泵、高壓管卷盤、高壓管、球閥、多路閥、
液壓油箱、高壓三通轉向閥、高壓銅套、轉接閥、高壓管清洗噴頭、罐口、高壓表、多路閥、齒輪泵、
液壓油箱、油門拉線等。夾心取力器安裝在發動機與變速箱的中間，作用是可以借取到發動機的全部動力，
這樣就可以帶動高壓柱塞泵了。夾心取力器與高壓柱塞泵中間需要傳動軸、鏈接盤來鏈接，就是起傳動作用，
卷盤液壓回收，帶60米22mm高壓管，10個不同型號高壓噴頭或同高壓泵相匹配的噴頭
